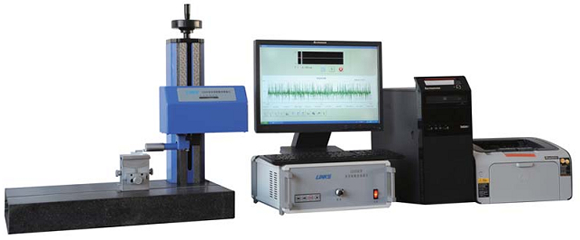

表面粗糙度測量儀 2205A型

表面粗糙度測量儀 2205B型

A.用途:　　

本儀器是評定零件表面質量的臺式粗糙度儀�？蓪Χ喾N零件表面的粗糙度進行測量，包括平面、斜面、外圓柱面，內孔表面，深槽表面、軸承滾道等，實現了表面粗糙度的多功能精密測量。

B.主要技術指標：

1、測量原理：觸針法，電感傳感器;
2、測量范圍：垂直400μm，水平50mm;
3、Ra示值誤差：≤±5%;
4、最小分辨力：垂直0.06nm，水平1μm
5、取樣長度：0.25,0.8,2.5mm;
6、評定長度：N倍取樣長度，N=1，2，3，4，5;
7、數字濾波器：高斯、2RC、相位校正、二乘、不濾波;
8、測量參數：Ra,Rc,Rp,Rv,Rz,Rq,Rsm,Rt,Rsk,Rku,Rdq,Rmr（符合GB/T 3505-2000定義）;
9、輪廓圖形：直接輪廓、濾波輪廓、Rmr曲線，幅度分布曲線;
10、輪廓圖形的垂直放大倍率：1－500000可選，亦可手動輸入；
11、輪廓圖形的水平放大倍率：1－50000可選，亦可手動輸入；
12、驅動箱滑行速度：0.2mm/s、0.5mm/s;
13、傳感器返回形式：手動/自動；
14、傳感器測針：金剛石圓錐，錐角90°，針尖半徑2μm;
15、立柱結構：手動升降;
16、立柱垂直測量高度：280mm;
17、工作底臺：400mm×600mm 大理石平臺。

C.儀器的組成：

1.基本配置：

●立柱
●驅動箱
●傳感器（標準、深槽）
●電箱
●微機、打印機
●V型工作臺
●調斜工作臺
●校對樣塊

2.可選附件：（價格另議）

●圓弧粗糙度傳感器
●小孔粗糙度傳感器
●萬向工作臺
●平口鉗
●微調工作臺
●輪廓儀專用底臺

D.儀器外形尺寸與重量：

儀器凈重....................................250kg
儀器毛重....................................350kg
儀器外形尺寸.................1620mm×420mm×640mm
包裝外形尺寸...............1590mm×1150mm×1065mm
