A.用途：

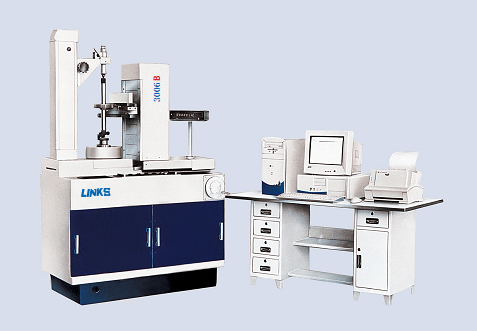

本測量機是一種新型智能化齒輪測量?jī)x器，可測量漸開線圓柱齒輪的齒廓偏差、螺旋線偏差、齒距偏差、徑向跳動。本測量機廣泛適用于科研部門及工廠計量室、車間檢定站。
|
|
B.特點：
- 全新的測量原理：本測量機擺脫傳統的齒輪測量?jī)x器的工作原理， 采用坐標點測量原理，不需借助諸如標準齒輪、標準蝸桿等標準測量 元件就可進行測量。
- 先進技術的集成：本測量機應用精密光柵位置檢測系統，高精度主軸回轉控制伺服系統，專門開發的用于測量控制、數據處理及管理的 計算機系統等先進技術，軟件采用windows平臺，界面友好，數據管理方便，測試報告簡單明了，清晰美觀。
- 可以信賴的高精度：獨特的測量原理，先進的技術，合理的結構，精良的工藝，進口的光柵傳感器確保測量的高精度。
- 智能化:本測量機采用人機對話方式，輸入測量參數及測量要求，整個過程全部自動化，并備有數據庫可存取齒輪參數及測量結果。
- 獨有的寬斜齒輪測量：本測量機在寬斜齒輪測量方面具有先進的技術。
- 靈活方便的操作：本測量機采用鼠標操作，屏幕提示，測量結果可屏顯及打印。各單項誤差可單獨打印，亦可將齒廓偏差,螺旋線偏差,齒距偏差打印在同一張報告單上。
- 極低的故障率：由于電機、光柵、傳感器及相應的電機驅動器、光柵倍頻系統均采用世界最先進的產品，以及高集成度的伺服系統及數字接口系統，確保了系統的可靠性，使故障率極低。
- 整機的占地面積小：這是由高集成度的電氣系統決定的。
|
|
C.技術規格：
|
技術規格/型號
|
3006B型
|
3008B型
|
| 模數 |
0.5～20mm
|
1～14mm
|
| 齒輪最大外圓直徑 |
630mm
|
800mm
|
| 頂尖距離 |
25～750mm
|
110～800mm
|
| 測頭至下頂尖距離 |
25～375mm
|
25～375mm
|
| 被測齒輪最大重量 |
300kg
|
300kg
|
| 可測螺旋角范圍 |
0°-60°
|
0°-60°
|
| 主機尺寸(長×寬×高) |
1650mm×750mm×2200mm
|
1750mm×750mm×2300mm
|
| 儀器凈重 |
2000kg
|
2000kg
|
| 儀器毛重 |
2350kg
|
2350kg
|
| 包裝外形尺寸 |
1930mm×1140mm×2287mm
|
1930mm×1140mm×2287mm
|
| 微機箱包裝尺寸 |
1570mm×900mm×1117mm
|
1570mm×900mm×1117mm
|
|
|
D.儀器的組成：
1.基本配置
- 測量主機.................................1臺
- 電箱.....................................2個
- 微機.....................................1套
- 微機工作臺...............................1個
- 打印機...................................1臺
- 大、中、小號帶動器.....................各1套
- 齒圈調整組件.............................1套
- 測頭
φ1......................................1個
φ1(切向)................................1個 φ1.5....................................2個 φ3......................................2個
φ5......................................2個
- 主軸回轉中心檢具.........................1套
- 小型扭簧比較儀...........................1個
- 齒廓凸度Cα、輪齒的鼓度Cβ
- K形齒輪的誤差評定(K形圖)
|
2.可選附件（價格另議）：
- 高精度測量齒輪
- 漸開線螺旋線樣板
- 內齒輪測量附件（測量范圍有限）
|
測量漸開線樣板
|
測量直齒輪
|
測量螺旋線樣板
|
測量斜齒輪
|
|
