種類

A.用途：

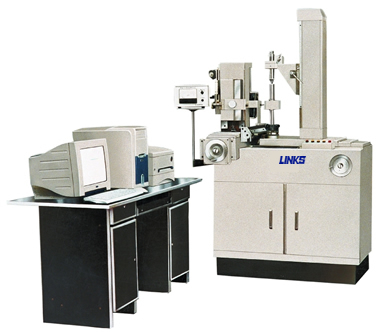

本儀器用于測量圓柱齒輪的漸開線齒廓偏差和螺旋線偏差，是一種結構簡單、實用的高精度齒輪量?jī)x，廣泛應用于工廠計量室或車間檢查站。

B.特點：

新穎的測量原理：本儀器采用基圓分級調整式測量原理，既保留了單盤式儀器傳動鏈短、精度穩定可靠和對環境溫度要求不高的特點，又具備一定的萬能性，即只需附帶13個基圓盤，就能滿足常用范圍測量。
獨特的結構：本儀器應用基圓分級調整式測量原理，結構獨特、有創新。整機結構簡單、緊湊、合理。
方便精確的螺旋角定位調整:本儀器采用讀數值為2秒的投影式光學分度裝置進行螺旋角的定位調整，方便、可靠、精度高。
切向軸與垂直軸采用封閉長光柵。由計算機進行誤差處理，屏幕顯示偏差曲線、偏差數值，打印機輸出測量報告。
有多種標準誤差評值：
(1)可按最新國標(GB)進行評值，分離形狀和角度偏差。
(2)可按用戶提出的設計齒廓公差帶方式或螺旋線公差帶方式評值。
(3)可按K形圖、齒廓凸度Cα、輪齒的鼓度Cβ。

C.技術規格:

D.儀器的組成：

1.基本配置:

測量主機 ......................................1 臺
計算機.........................................1 套
打印機.........................................1 臺
微機工作臺 ....................................1 個
帶動器和卡箍(大、中、小) .................各 1 套
對測頭裝置.....................................1 套
測頭(φ0.5,φ1,φ1.5,φ2,φ2.5,φ3,φ5,φ8)
......................................各2個(共16個)
球測頭(φ3,φ5,φ8) .................各2個( 共 6個)
漸開線樣板和螺旋線樣板 ......................各1件
成套基圓盤( 可用于基圓直徑30-280mm)
............................................共13塊
