A.用途：

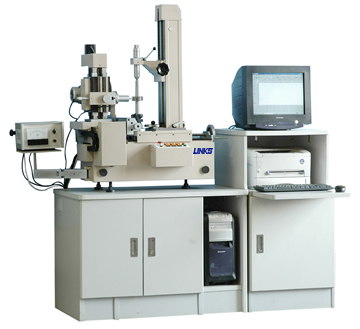

本儀器用于測量圓柱齒輪的漸開線齒廓偏差和螺旋線偏差。是我公司最新設計的一種結構簡單、經濟實用的高精度齒輪量儀，特別適合于汽車、摩托車等中小規格齒輪的測量，該儀器可廣泛應用于工廠計量室或車間檢查站。
|
|
B.特點：
- 該儀器為臺式小型儀器，儀器體積小、重量輕、容易移動，它既保留了單盤式儀器傳動鏈短、精度高、性能穩定可靠、價格便宜和對環 境溫度要求不高的特點，又可測量螺旋線、可用測量齒廓的基圓盤，在工件一次裝卡的條件下完成齒廓和螺旋線的測量。基圓盤按用戶要求直徑訂做。
- 該儀器采用進口的高精度圓光柵編碼器進行螺旋角的定位調整，方便、可靠、精度高。
- 該儀器基圓盤與直尺的壓緊結構獨特、有創新，已獲得專利，可解決小基圓齒輪的測量。小基圓主軸按用戶要求直徑訂做。
- 具有測頭防撞功能，解決了意外碰撞造成測頭損壞的問題，該項技術也已獲得專利。
- 該儀器測量齒廓和螺旋線運動均采用機動測量，即對好測頭后按一下操作面板上的測量按鈕，儀器即可由微機控制自動完成測量運動。大大地減輕了操作人員的勞動強度，測量效率較高。
- 該儀器采用微機自動控制和偏差數據采集及偏差評值系統�？砂磭H新標準進行誤差分離，即齒廓、螺旋線總偏差、齒廓、螺旋線形狀偏差，齒廓、螺旋線斜率偏差。并可根據用戶的實際需要提供各種評值功能(如齒廓凸度Cα、輪齒的鼓度Cβ、“K”形圖公差帶評值、各種特殊公差帶要求的設計曲線評值)，測量結果(偏差曲線、數值)由顯示器顯示及打印機輸出測量結果報告單。
|
|
C.技術規格：
- 模數......................................0.5～10mm
- 可測齒輪最大外圓直徑..........................300mm
- 可測齒輪基圓直徑范圍........................7-270mm
- 上下頂尖距離..............................10～370mm
- 測頭至下頂尖距離..........................10～190mm
- 可測螺旋角范圍.............................0°－45°
- 可測最大齒寬...................................70mm
- 被測齒輪的最大重量.............................25kg
- 儀器凈重......................................370kg
- 儀器毛重......................................460kg
- 包裝外形尺寸..................1100mm×1000mm×1237mm
- 微機箱包裝尺寸................1700mm×1350mm×1400mm
|
|
D.儀器的組成
1.基本配置
- 測量主機.................................... 1臺
- 微機.........................................1套
- 工作臺.......................................1套
- 打印機 ......................................1臺
- 錐度軸.......................................1套
- 短尖軸.......................................1套
- 長軸.........................................1件
- 標準芯桿.....................................2根
- 漸開線樣板...................................1件
- 漸開線樣板用基圓盤...........................1塊
- 螺旋線樣板...................................1件
- 螺旋線樣板用基圓盤...........................1塊
- 帶動器.......................................1套
- 外測頭(Φ1、Φ1.5、Φ3、Φ5)...............各2個
|
2.可選附件（價格另議）
- Φ25-Φ270mm基圓盤
- Φ7-Φ25mm基圓軸
|
|
|
