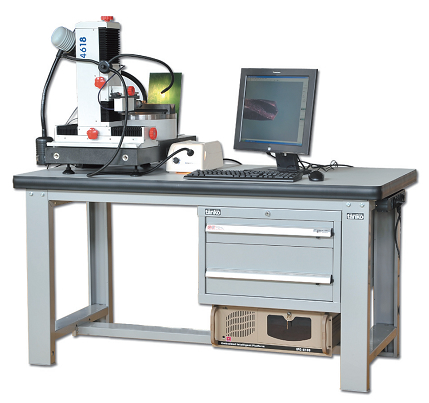

A.用途：
本儀器是用于刀具切削刃檢查的光學儀器,以反射光照明為主,可以測量例如鉆頭鉆尖角、鉆尖直徑、鉆頭、銑刀等刀具螺旋槽斜角等，還可測量刀具切削刃的直線度，用于檢測細小和輪廓復雜的零件，如鐘表元件、沖壓元件、模具、螺紋、齒輪、印刷電路板。 |
|
B.特點：
- 采用滾動直線導軌，運動靈活，精度高
- 兩維測量滑架可以實現快速移動和微動，測量快速方便
- 攝像機物鏡可以更換，改變放大倍率
- 能提供多種夾具，方便各種被測物的定位
- 非接觸測量，無測量力，被測件無需裝夾
- 提供開放式的平面作圖測量方式，可以滿足用戶的各種需求
|
|
C.技術規格：
兩維測量滑架行程..........................................165mm×165mm
兩維測量光柵分辨力.............................................0.001mm
回轉工作臺直徑.................................................φ302mm
回轉工作臺角度分度值................................................1′
系統放大倍率.........................................30×、75×、150×
儀器主機外形尺寸(長×寬×高)......................750mm×600mm×650mm
儀器凈重.........................................................80kg
|
|
D.儀器組成及附件：
儀器主機.............................................................1臺
計算機系統..................................1套（工控機、17寸液晶顯示器）
照明系統......................................2套（冷光源，可調光照明燈）
回轉工作臺............................................................1套
V型塊.......................................................2塊（大、�。�
可換物鏡頭..........................................................各1件
L型反光板.............................................................1件
|
